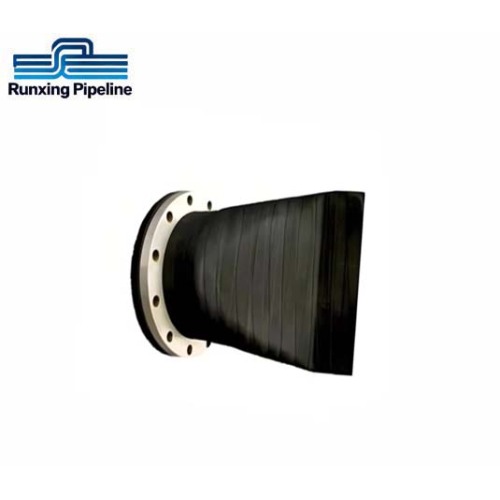

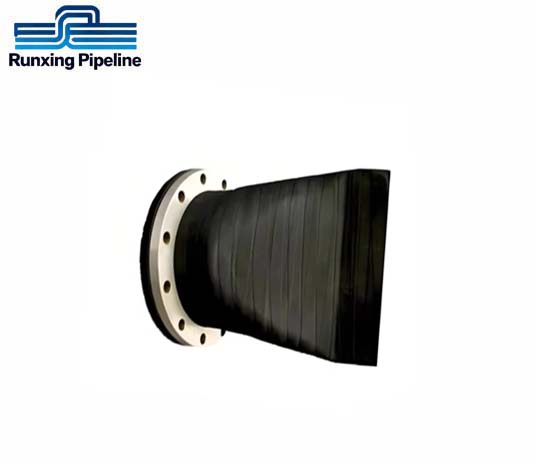

배수 시스템용 플랜지 일체형 덕빌 체크 밸브

최신 가격을 얻으십시오

최소 주문량:	1
수송:	Ocean,Air,Land
포트:	QingDao,TianJin,ShangHai

지금 연락

제품 설명

제품 속성

포장 및 배송

제품 설명

제품 속성

사용자 정의를 지원합니다: OEM, ODM

원산지: 중국

Port Size: DN50-DN1200

Power: water pressure

Nominal Diameter: DN32-DN2000

Working Temperature: -20 ~ +80℃

Material Of Rubber: EPDM, NR, NBR or as you requested

포장 및 배송

포장 종류	:	나무로 되는 케이스 패킹
사진 예	:

The file is encrypted. Please fill in the following information to continue accessing it

제품 설명

RUNXING의 플랜지 일체형 덕빌 체크 밸브는 SS 304 구조와 내장형 덕빌 디자인을 특징으로 하는 배수 시스템을 위한 프리미엄 솔루션입니다. 이 덕빌 역류 방지 밸브는 역류를 효율적으로 방지하며 빗물 배수 및 산업 응용 분야에 적합합니다. 내구성이 뛰어나고 설치가 쉬우며 국제 표준을 준수하므로 안정적인 성능과 비용 절감 효과를 제공합니다.

제품개요

배수 시스템용 플랜지 일체형 덕빌 체크 밸브는 다양한 배관 시스템에서 탁월한 역류 방지 기능을 제공하도록 설계되었습니다. 견고한 플랜지 일체형 구조와 유연한 덕빌 밸브를 결합한 이 제품은 방해받지 않는 전방 흐름을 보장하는 동시에 역류에 대해 단단히 밀봉하여 복잡한 기계 부품이 필요하지 않습니다. 빗물 배수관, 폐수 처리 또는 산업용 파이프라인에 사용되는 이 밸브는 탁월한 내구성, 내부식성 및 낮은 유지 관리 기능을 제공하므로 글로벌 조달 전문가가 선호하는 선택입니다.

당사의 인라인 플랜지형 고무 덕빌 체크 밸브는 다양한 유량에 적응하여 가혹한 조건에서도 최적의 성능을 보장하는 혁신적인 설계가 돋보입니다. 플랜지 연결이 통합되어 있어 설치가 간편하고 안정적인 장착이 보장되어 누출 위험과 설치 시간이 줄어듭니다.

기술 사양

핵심사양

재질: 기본 SS 304(SUS304), 옵션 SS 316 또는 SUS201; 고무 덕빌(EPDM, NBR 또는 Viton)
크기 범위: 2" ~ 48"(DN50 ~ DN1200)
압력 등급: PN10, PN16, ANSI 클래스 150
온도 범위: -20°C ~ 120°C(-4°F ~ 248°F)
연결 유형: 플랜지(EN 1092-1, ANSI B16.5, JIS B2220)
흐름 방향: 단방향(정방향 흐름)
밀봉 성능: 역류 시 누출 없음(정격 압력의 최대 1.5배까지 테스트 압력)
무게 : 5kg ~ 350kg (크기 및 재질에 따라 다름)

성능 매개변수

역류 방지 효율: 99.9%
유량 계수(Cv): 50 ~ 5000(크기에 따라 다름)
설치 각도: 수평 또는 수직(최적의 성능을 위해서는 수직 설치 권장)
유지 관리 요구 사항: 없음(자체 청소 설계)

제품 특징 및 장점

주요 디자인 특징

일체형 플랜지 구조 : 일체형 구조로 구조적 무결성이 향상되어 조립된 밸브에 비해 누출 지점이 줄어듭니다.
내장된 덕빌 밸브 : 유연한 고무 덕빌은 전방 흐름에서는 자동으로 열리고 역류에서는 단단히 닫힙니다. 기계식 경첩이나 스프링이 없습니다.
SS 304 구조 : 고품질 스테인리스 스틸은 내식성을 보장하여 열악한 환경(화학물질, 염수, 폐수)에서 사용 수명을 연장합니다.
셀프 클리닝 디자인 : 매끄러운 내부 표면은 이물질 축적을 방지하여 유지 관리 없이 일관된 흐름 성능을 유지합니다.
폭넓은 호환성 : 다양한 배관자재(강철, PVC, HDPE) 및 국제플랜지 규격과 호환됩니다.

경쟁 우위

우수한 씰링 : 역류가 전혀 없는 기존 플래퍼 밸브보다 성능이 뛰어나 우수 배수 플래퍼 밸브 응용 분야에 이상적입니다.
낮은 에너지 소비 : 흐름 저항이 최소화되어 다른 체크 밸브 유형에 비해 펌핑 비용이 절감됩니다.
쉬운 설치 : 플랜지 연결을 통해 기존 시스템에 빠르게 통합할 수 있어 노동 시간이 절약됩니다.
긴 서비스 수명 : 내마모성 고무 및 스테인리스 스틸 소재로 10년 이상의 안정적인 작동을 보장합니다.
비용 효율성 : 유지 관리 비용이 없고 가동 중지 시간이 줄어들며 교체 빈도가 낮아 장기적으로 비용을 절감할 수 있습니다.

작동 원리

플랜지 일체형 덕빌 체크 밸브는 간단하면서도 효과적인 원리로 작동합니다. 즉, 유체가 앞으로 흐를 때 압력이 덕빌 밸브를 열어 방해받지 않는 통과를 허용합니다. 흐름이 멈추거나 역전되면 덕빌이 붕괴되어 역류를 방지하는 단단한 밀봉을 형성합니다. 일체형 플랜지는 밸브가 파이프라인에 단단히 고정되도록 하고, 유연한 덕빌은 흐름 변화에 적응하여 낮은 역류 압력에서도 밀봉 성능을 유지합니다.

설치 및 사용 방법

파이프라인 준비 : 파이프라인 플랜지가 깨끗하고 평평하며 밸브의 플랜지 표준(EN 1092-1, ANSI B16.5 등)과 호환되는지 확인하십시오.
밸브 위치 지정 : 밸브의 플랜지를 파이프라인 플랜지와 정렬하여 덕빌의 흐름 방향(밸브 본체에 표시됨)이 의도한 흐름과 일치하는지 확인합니다.
연결 고정 : 플랜지 구멍을 통해 볼트를 삽입하고, 와셔를 추가하고, 토크 렌치를 사용하여 너트를 고르게 조입니다(크기/압력 등급에 대한 권장 토크 값을 따르십시오).
누출 테스트 : 압력 테스트(1.5x 정격 압력)를 수행하여 밀봉 성능을 확인합니다. 누출이 없으면 설치가 성공적이라는 의미입니다.
정상 작동 : 밸브에는 추가 작동이 필요하지 않습니다. 흐름 변화에 따라 자동으로 열리고 닫힙니다. 덕빌이 손상될 수 있는 날카로운 물체나 과도한 압력을 피하십시오.

응용 시나리오

당사의 배수 시스템용 플랜지 일체형 덕빌 체크 밸브는 다목적이며 다음 산업 및 환경에 적합합니다.

도시 배수 : 우수 시스템, 하수 처리장 및 폐수 수집 네트워크.
산업 응용 분야 : 화학 처리, 식품 및 음료, 제약 및 제조 시설(유체 이송, 폐수 배출).
해양 및 연안 : 항만 시설, 해수 취수/배출 및 해양 플랫폼(부식 방지 SS 304 설계)
농업 : 관개 시스템, 농장 배수 및 물 저장 시설.
건물 서비스 : 지붕 배수, 지하 배수 펌프 및 HVAC 시스템.

고객에게 제공되는 가치 : - 빗물 배수관의 역류를 방지하여 물 피해 위험을 줄입니다. - 자가세정이 가능하고 내구성이 뛰어난 설계로 유지관리 비용이 절감됩니다. - 흐름 저항을 최소화하여 작업 효율성을 향상시킵니다. - 폐수 배출에 대한 환경 규제 준수를 보장합니다. - 시스템 신뢰성을 향상시켜 가동 중지 시간과 교체 비용을 줄입니다.
